КГПБПнг(А)-FRHF-ХЛ контр.

КГПБПнг(А)-FRHF-ХЛ контр.
ГОСТ 1508-78

КГПБПнг(А)-FRHF-ХЛ контр.

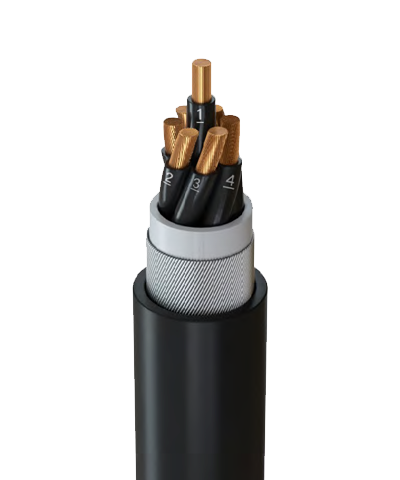

Кабель контрольный гибкий огнестойкий для нестационарной и стационарной прокладки с изоляцией и оболочкой из безгалогенной композиции, не распространяющий горение, с низким дымо- и газовыделением, повышенной холодостойкости с броней на напряжение 0,66 кВ частоты до 100 Гц.

Область применения

Предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках. Для стационарного монтажа с радиусом изгиба не менее 5 наружных диаметров кабеля. Кабели могут применяться для присоединения передвижных механизмов. Климатические исполнения УХЛ, ХЛ и Т по категории размещения 1 и 5 по ГОСТ 15150-69. Кабели соответствуют требованиям ГОСТ 1508-78 и ГОСТ 26411-85. В части пожарной безопасности кабели соответствуют ГОСТ 31565-2012.

Конструкция

  • Токопроводящие жилы: медные 5 класса по ГОСТ 22483
  • Огнестойкий барьер: из слюдосодержащих лент
  • Изоляция: из безгалогенной композиции
  • Внутренняя оболочка: из безгалогенной композиции
  • Броня: из стальных оцинкованных лент
  • Оболочка: из безгалогенной композиции

Эксплуатационные характеристики

  • Температура эксплуатации: от -60 до 70°С
  • Температура прокладки: не ниже минус 30°С
  • Длительно допустимая температура нагрева жил: не более +70°С допустимая температура нагрева жил при КЗ — не более 160°С
  • Допустимый радиус изгиба: не менее 8 Dн
  • Срок службы кабелей: не менее 15 лет при прокладке в помещениях, туннелях, каналах — не менее 25 лет
  • Гарантийный срок эксплуатации: 3 года
Номенклатуры и параметры
Номенклатура Наружный
диаметр, мм		 Расчётная
масса, кг/км		 Масса
горючих
веществ, кг/км		 Заказ
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 14x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 19x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 27x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 37x0.75 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x1 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x1 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x1 13.7 362.3 127.1
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x1 14.7 403.2 139.7
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x1 15.8 462 157.5
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x1 18.9 593.3 198.5
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 14x1 20 696.2 228.9
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 19x1 21 831.6 267.8
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 27x1 24.2 1062.6 337.1
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 37x1 27.3 1335.6 425.3
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x1.5 12.9 337 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x1.5 13.3 361 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x1.5 14.7 394.8 133.4
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x1.5 15.8 441 147
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x1.5 16.8 510.3 167
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x1.5 18.9 661.5 212.1
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 14x1.5 20 784.4 244.7
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 19x1.5 22.1 944 287.7
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 27x1.5 26.3 1246.4 380.1
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 37x1.5 28.4 1541.4 457.8
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x2.5 12.5 310 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x2.5 13 345 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x2.5 15.8 464.1 147
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x2.5 16.8 525 162.8
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x2.5 17.9 618.5 185.9
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x2.5 21 812.7 237.3
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 14x2.5 22.1 982.8 275.1
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 19x2.5 24.2 1202.3 325.5
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 27x2.5 28.4 1604.4 431.6
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 37x2.5 31.5 2015 522.9
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x4 13.9 390 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x4 14.4 441 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x4 16.8 583.8 174.3
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x4 17.9 667.8 194.3
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x4 20 803.3 223.7
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x4 23.1 1070 290.9
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x6 14.9 464 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x6 15.5 533 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x6 18.9 704.6 193.2
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x6 20 813.8 216.3
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x6 21 995.4 249.9
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x6 26.3 1370.3 344.4
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x10 17.3 650 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x10 18.1 754 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x10 21 972.3 246.8
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x10 21 927.2 215.3
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x10 25.2 1449 346.5
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x10 31.5 1973 456.8
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x16 20.5 920 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x16 23.4 1445 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x16 23.4 1316 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x16 25.9 1590 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x16 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x16 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 2x25 22.8 1215 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 3x25 24.4 1499 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 4x25 26.6 1828 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 5x25 28.9 2181 -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 7x25 - - -
КГПБПнг(А)-FRHF-ХЛ контр.-0.66 10x25 - - -
